产品简介

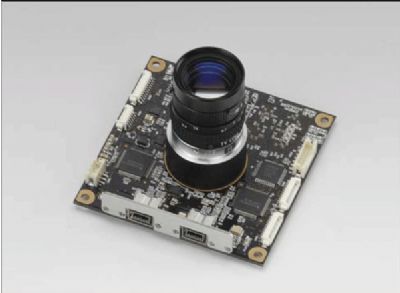

板级CMOS相机
C11440-50B是滨松公司**推出的一款板级SCMOS相机芯片，拥有和ORCA-FLASH2.8一样的高分辨率、高灵敏度、高速度、高动态范围等特征。
特性
高像质（无固定图案噪声）
线性度
大约两倍于CCD的分辨率(2/3英寸， 1.3MEGA像素)
比CCD更宽的视场(2/3英寸， 1.3MEGA像素)
应用
--高速钙离子成像
--比例成像
--荧光共振能量转移（FRET）
--全内反射荧光显微（TIRF）
--活细胞GFP表达
--时间延迟荧光成像
--微形态观测
--实时共聚焦显微
--荧光原位杂交(FISH)
--失效分析
--X射线闪烁体读取
--半导体检测
功能
模拟增益
外触发功能和时序输出功能
--全面曝光触发
--同步读取触发
--起始触发
--触发延迟功能
--可编程时序输出
--全面曝光时序输出
--触发准备输出
配置
参数表
| 型号 | C11440-50B |
| 相机头类型 | 板级相机 |
| 成像设备 | 科研级CMOS图像传感器FL-280 |
| 有效像素数 | 1920 (H）×1440 (V) |
| 像素尺寸 | 3.63μm（H）×3.63μm（V） |
| 有效面积 | 6.97 mm (H)× 5.23 mm (V) |
| 满阱容量 | 18000 e |
| 读出速度 | 45.4 帧/秒~1273 帧/秒 |
| 读出噪声 | 3 e(增益 8x) |
| 曝光时间 | 20μs~1s(内触发/外触发) |
| 动态范围① | 4500: 1(增益×1） |
| 模拟增益 | 1×和8× （256阶） |
| 拼接（binning） | 2×2② |
| 外部触发模式 | 边沿、电平、全面曝光触发、同步读出触发、起始触发 |
| 触发延时功能 | 0μs~1s（10μs阶） |
| 触发输出 | 可编程时序输出、全面曝光时序输出、触发准备输出 |
| 接口 | IEEE1394b×2 总线 |
| 连接器 | 9孔IEEE1394b连接器(工业型×2） |
| A/D转换 | 12位或8位 |
| 镜头卡口 | C卡口 |
| 供电 | IEEE1394b bus power / DC 8 V to 30 V |
| 功耗 | 小于 3 W |
| 环境工作温度 | 0 ℃到+40 ℃ |
| 环境存储温度 | -10 ℃到+50 ℃ |
| 环境工作、存储湿度 | **70 % （无凝结情况下） |
①根据满阱容量和读出噪声的比例计算
②相机内数字拼接（digital binning）处理
读出模式/速度（单位：帧/秒）
| 子阵列 | 单总线 | 双总线 | ||
| 8位 | 12位 | 8位 | 12位 | |
| 1920 (H)×1440 (V) | 22.7 | 15 | 45.4 | 30 |
| 1920 (H)×1080 (V) | 30 | 19.8 | 60 | 39.6 |
| 1920 (H)×600 (V) | 52.3 | 34.5 | 104 | 69 |
| 1920 (H)×240 (V) | 118 | 78.1 | 236 | 156 |
| 1920 (H)×80 (V) | 270 | 178 | 540 | 356 |
| 1920 (H)×8 (V) | 1273 | 840 | 1273 | 840 |
光谱响应
外形尺寸图
~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~
：
